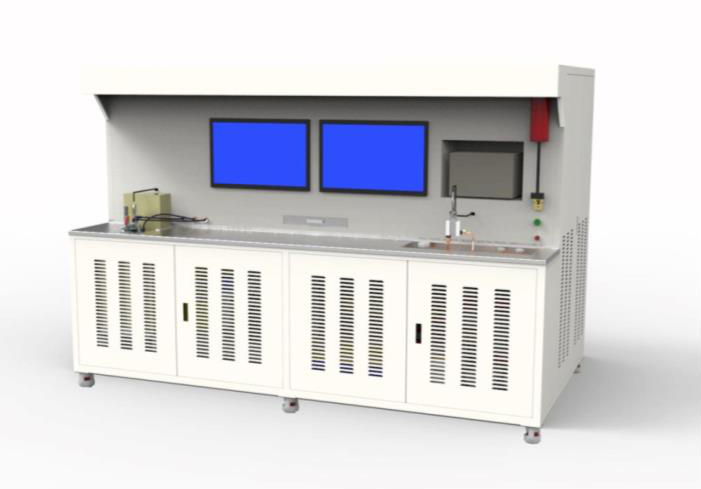

自動化測試設備--熱力膨脹閥容量測試臺
- 發布時間： 2018-11-22
- 閱讀次數： 192
技術參數：
1．工作電源 AC380V ，最大工作電流< 20A
2．測試項目：
（1）膨脹閥的制冷劑流量測試：測量準確度 0.2R，量程0-300kg/h ，滿足制冷量范圍的檢測要求。
（2）膨脹閥的閥桿行程檢測(開度)：量程： 0-6mm 可調，測量準確度 0.01mm 。
3．適用試驗的膨脹閥規格型號：
（1）型式：汽車空調用 H型熱力膨脹閥。
（2）名義容量范圍： 0.5~3RT（1.7~10.55kW ）。
（3）適用制冷劑： R134a。
4．試驗臺控制參數（名義工況）及精度:
（1）冷凝溫度：tk=55℃，控溫精度± 0.5℃，測溫準確度 0.1℃。
（2）冷凝壓力： pk=1.49 MPa（絕對壓力）；壓力傳感器的測量量程 0~2.5 MPa，測量準確度 ±1% 測量值；
（3）蒸發溫度： t0=5℃，控溫精度± 0.5℃，測溫準確度 0.1℃；
（4）蒸發壓力： p0=0.35 MPa（絕對壓力）；壓力傳感器的測量量程 0~1 MPa，測量準確度 ±1%測量值；
（5）進入膨脹閥液體的過冷度： 3~6℃可調，測溫準確度 0.1℃；
（6）制冷劑種類： R134a ；
（7）制冷劑流量：流量計精度為 1% 測量值。（不同容量膨脹閥選擇不同量程的流量計）
5．測量控制型式：
（1）系統為計算機管理，多量程控制儀表自動調節形式。
（2）系統采用自動或手動數據采集模式，在自動模式下，參數由數據采集器采集并由計算機進行處理。
6．功能介紹：
根據國內外相關標準和企業有關技術要求，開發完成熱力膨脹閥容量測試臺，包括流量-開度、過熱度-開度、流量-過熱度測試，測試指標包括：適用制冷量范圍是 0.5~3RT 的汽車空調用膨脹閥的容量檢測，可以在標準工況或特定工況下測量熱力膨脹閥的制冷劑流量測試；采用計算機控制和機電一體化技術，人工裝夾，自動控溫，自動判斷是否滿足測試條件，數據記錄處理過程自動完成。
設備特點： 測試過程全自動，測試報告自動完成，測試條件自動監控、測試過程穩定、可靠
